JS型水平安裝罩殼蛇簧聯軸器產品介紹：

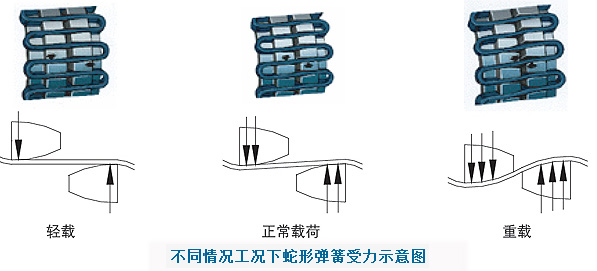

JS型罩殼徑向安裝型聯軸器是一種結構先進的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、碎石機、曲柄往復運動、礦山、重型機械、減速機等。

聯軸器的型號由組別代號、品種代號、結構型式代號組成。組別代號、品種代號、結構型式代號以其名稱的漢語拼音字母作為代號。如有重復時，則取個字母，或名稱中字母的漢語拼音字母，或選其名稱中具有特點的漢語拼音字母，以在同一組別、品種和結構形式相互之間不得重復為原則。

多數情況下，每一型號的聯軸器適用的軸徑均有一個范圍�；蛘呓o出適用直徑的尺寸系列，被聯接的兩軸應在此范圍之內。一般情況下，被聯接的兩軸的直徑是不同的，兩個軸端的形狀也可能不同。

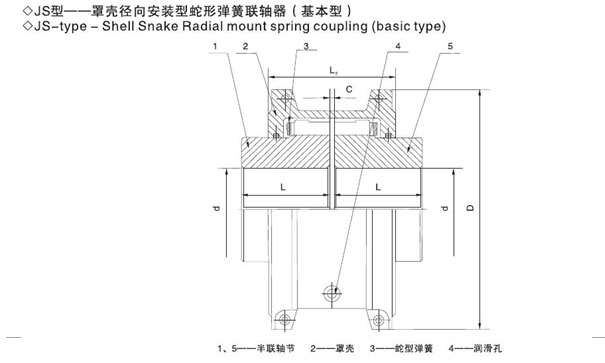

蛇形彈簧聯軸器的金屬彈性元件為幾組嵌在兩半聯軸器齒間是蛇形的彈簧。一種常見的結構，在兩半聯軸器的凸緣上制有特定形狀的齒，齒與齒間嵌著截面為矩形的蛇形彈簧。為了防止彈簧在離心力作用下甩出，以及避免彈簧與齒接觸處發生干摩擦，要用封閉的殼體罩住，里面并注以潤滑油。工作時，通過齒與彈簧的互壓，將主動軸的扭矩傳遞至被動軸。

型 號	公稱扭矩 N.m	許用轉速 r/min	Y,Z軸孔 d1,d2		D	B	C	A	L	F	D3	H	R	E	間隙K			充油脂量 (kg)	GD2 (kgm2)	重量 kg
			大	小											小	標準	大
JS101	45	4500	28	15	98	107	70	40	52	40	36	15	3	80	1.5	3	5	0.03	0.0056	2
JS102	125	4500	35	15	110	107	70	50	52	40	46	16	3	90	1.5	3	5	0.03	0.0089	2.8
JS103	224	4500	42	15	120	107	74	55	52	41	54	16	3	100	1.5	3	5	0.06	0.0133	3.6
JS104	400	4500	48	24	138	127	80	95	62	45	65	20	6	114	1.5	3	5	0.06	0.0291	6.5
JS105	630	4300	55	24	155	127	95	75	62	52	73	20	6	130	1.5	3	5	0.09	0.08	7
JS106	900	3900	65	28	170	167	98	90	82	55	85	22	6	146	1.5	3	5	0.09	0.05	12
JS107	1300	3500	75	28	195	228	120	105	112	66	103	32	9	168	1.5	4	6.5	0.17	0.199	20
JS108	3150	3500	85	42	212	228	124	125	112	70	117	35	9	186	1.5	4	6.5	0.26	0.341	27
JS109	5600	2450	100	42	248	290	160	140	142	-	136	43	12	214	1.5	6	10	0.43	0.861	50
JS110	8000	2300	110	70	274	290	166	160	142	-	152	44	12	236	1.5	6	10	0.51	1.2	59
JS111	12500	2000	125	70	324	290	190	180	142	-	165	51	15	260	1.5	6	13	0.74	2.39	77
JS112	18000	1800	150	100	368	350	190	220	172	-	208	52	16	304	1.5	6	13	0.91	4.49	126
JS113	25000	1600	180	130	400	350	200	255	172	-	235	57	19	336	1.5	6	13	1.14	8.10	170
JS114	35500	1500	200	150	458	430	275	270	212	-	267	63	19	395	1.5	6	13	1.9	13.3	253
JS115	50000	1300	220	170	500	430	275	395	212	-	305	70	19	435	1.5	6	13	2.8	22.33	358
JS116	63000	1200	250	190	565	510	310	360	252	-	347	76	19	488	1.5	6	13	3.5	39.63	501
JS117	90000	1100	275	220	610	510	310	395	252	-	-	-	-	530	1.5	6	13	3.8	69.2	640
JS118	12500	1000	305	250	675	610	325	440	302	-	-	-	-	605	1.5	6	13	4.4	102	870
JS119	180000	9000	330	170	755	610	350	500	302	-	-	-	-	660	1.5	6	13	5.2	147	1110
