LT型彈性套柱銷聯軸器產品介紹：

產品特點介紹：彈性套柱銷聯軸器是利用一端套有彈性套（橡膠材料）的柱銷，裝在兩半聯軸器凸緣孔中，以實現兩半聯軸器的聯接。在柱銷的圓柱體部分上套裝外表面有梯形環槽的整體式彈性套，其外部與一半聯軸器凸緣上的圓柱形孔配合，柱銷另一端以圓錐面與另一半聯軸器上的圓錐孔相配合，并用螺母固定。由于彈性套外徑與相配凸緣上的圓柱孔為間隙配合，又因彈性套易彈性變形，因而使聯軸器具有補償兩軸相對位移的能力和緩沖吸振的功能。依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩,并壓縮橡膠彈性套來傳遞轉矩,結構比較簡單,制造容易,不用潤滑,不需要與金屬硫化粘結,換彈性套方便,不用移動半聯軸器,具有一定補償兩軸相對偏移和減振緩沖性能。

新標準將原來由若干彈性圈組成的彈性元件改為整體式，而彈性元件的材料規定為橡膠，硬度邵氏A70士5，扯斷強度大于15N/mm2的合成橡膠或天然橡膠。許用相對位移量與彈性套的結構和配合間隙等有關，一般兩軸許用的相對徑向位移△y為0.2~0.6mm角位移△a為0°3’~1°03，軸向位移△x為3mm。

彈性套工作是受壓縮變形,由于彈性套的厚度較薄,體積小,彈性變形有限,所以,雖可補償軸線位移和彈性,但軸線位移許用補償量較少,彈性較弱。適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。

當所聯兩軸有相對徑向位移時，由于彈性套與柱銷孔的回轉中心相對偏心，在運轉過程不但備柱銷上的載荷分布不均勻，而且引起彈性套在往銷上或沿柱銷孔滾滑而發生磨損。此外，如聯接兩軸有相對角位移時，則彈性套還將在柱銷孔中沿軸向發生往復滑動而增加磨損。隨著相對徑向位移和角位移量增加，這種載荷分布不均勻和滑動也隨之增加，因而加劇磨損，縮短彈性套的使用壽命。經分析還表明，依靠彈性套與柱銷孔的配合間隙，雖可補償兩軸相對位移，但隨間隙增加，各彈性套上的載荷分布也愈不均勻，甚至大部分彈性套不參與傳遞載荷。為此，應盡可能提高兩軸的對中精度，并適當控制彈性套與住銷孔的配合間隙

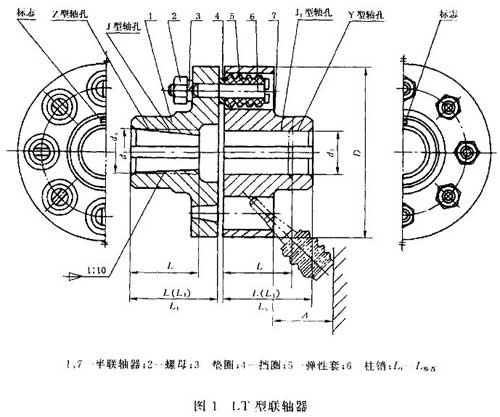

LT型彈性套柱銷聯軸器基本參數和主要尺寸（GB/T 4323-2002） （單位：mm）

型號	公稱扭矩 Tn(N.m)	許用轉速 [n](r/min)		軸孔直徑d1 d2 dz		軸孔長度			D	S	A	轉動慣量 Kg.m2	重量 Kg
						Y型	J、J1、Z型
		鐵	鋼	鐵	鋼	L	L1	L
LT1	6.3	6600	8800	9	9	20			71	3	18	0.0004	0.818
				10 11	10 11	25	22
				12	12 14	32	27
LT2	16	5500	7600	12 14	12 14	32	27	32	80	3	18	0.001	1.195
				16	16 18	42	30	42
					19
LT3	31.5	4700	6300	16 18	16 18	42	30	42	95	4	35	0.002	2.195
				19	19
				20	20 22	52	38	52
LT4	63	4200	5700	20 22	20 22				106	4	35	0.004	2.837
				24	24
					25 28	62	44	62
LT5	125	3600	4600	25 28	25 28				130	5		0.011	6.052
				30 32	30 32	82	60	82
					35
LT6	250	3300	3800	32 35	32 35	82	60	82	160	5	45	0.026	9.568
				38	38		84	112
				40	40 42	112
LT7	500	2800	3600	40 42	40 42	112			190	5	45	0.06	14.012
				45	45 48
LT8	710	2400	3000	45 48	45 48				224	6	65	0.13	23.17
				50 55	50 55
					56
					60 63	142	107	142
LT9	1000	2100	2850	50 55	50 55	112	84	112	250	6	65	0.20	30.69
				56	56
				60 63	60 63	142	107	142
					65 70
					71
LT10	2000	1700	2300	63 65	63 65	142			315	8	80	0.64	61.4
				70 71	70 71
				75	75
				80 85	80 85	172	132	172
					90 95
LT11	4000	1350	1800	80 85	80 85	172			400	10	100	2.06	120.7
				90 95	90 95
				100	100	212	167	212
				110	110
LT12	8000	1100	1450	100	100				475	12	130	5.00	210.34
				110	110	212	167	212
				120	120	212	167	212
				125	125	212	167	212
					130	252	202	252
LT13	16000	800	1150	120	120	212	167	212	600	14	180	16.00	419.36
				125	125
				130	130	252	202	252
				140	140
				150	150
				160	160	302	242	302
					170
