LMD型單法蘭梅花形聯軸器產品介紹：

LMD（原MLZ）型單法蘭梅花聯軸器是由一個帶凸爪形狀的半聯軸器和一個帶凸爪形狀的法蘭半聯軸器、法蘭聯接件及彈性元件組成，利用梅花形彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器的聯接。當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。公稱轉矩為25～12500N.m，許用轉速為8500～1500r/min，軸孔直徑為12～160mm。鑫程聯軸器結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合，它工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。具有較大的軸向、徑向和角向補償能力，高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，可靠，無需潤滑，維護工作量少，可連續長期運行。

鑫程聯軸器類型的選擇

(1)所需傳遞轉矩的大小和性質，對緩沖、減振功能的要求以及時否可能發生共振等。

(2)由制造和裝配誤差、軸受載和熱膨脹變形以及部件之間的相對運動等引起兩軸軸線的相對位移程度。

(3)許用的外形尺寸和安裝方法，為了便于裝配、調整和維修所必需的操作空間。應能在軸不需作軸向移動的條件下實現裝拆。

此外，還應考慮工作環境、使用壽命以及潤滑和密封和經濟性等條件

多數情況下，每一型號的聯軸器適用的軸徑均有一個范圍。標準中已給出軸徑，或者給出適用直徑的尺寸系列，被聯接的兩軸應在此范圍之內。一般情況下，被聯接的兩軸的直徑是不同的，兩個軸端的形狀也可能不同。當不同結構的彈性元件產生彎曲變形部分的材料體積V相同時，Ka值即表示變形能的大小； Ka值大，說明材料利用充分而結構合理。金屬彈性元件的變形能大小與應力性質無關，僅與元件的結構形狀及其變形部分的體積有關。對于其他形狀的彈性元件，也可求出表示變形能大小的材料利用系數。鑫程彈性聯軸器廠家采用的金屬彈性元件，有螺旋彈簧，片式彈簧，卷簧等幾種基本形。螺旋壓縮彈簧的應力分布均勻，利用系數較大，元件結構比較合理。但如再考慮結構布置、安裝和制造以及傳動系統的其他要求，則以上幾種基本形式的元件各有所長，同樣得到廣泛的應用，而且還可在這些基本形式的基礎上，再發展出許多其他結構形式。

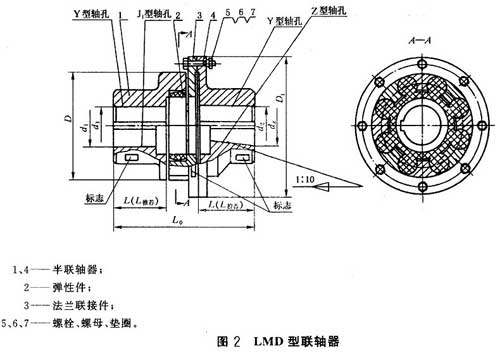

LMD(原MLZ)型單法蘭型梅花形彈性聯軸器基本參數和主要尺寸（GB/T 5272-2002） （單位：mm）

型號	舊型號	公稱轉矩/N.m		許用轉速/r/min	軸孔直徑d1,d2,dz	L	Lo	D	Dl	彈性件型號	重量/kg	轉動慣量/kg.㎡
		彈性件硬度
		a/Ha	b/Hb
		80+5	60+5
LMD1	MLZ1	25	45	8500	12,14,16,18,19,20,22,24 25	35	92	50	90	MT1	1.206	0.00082
LMD2	無	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
LMD3	MLZ2	100	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
LMD4	MLZ3	140	280	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
LMD5	MLZ4	350	400	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
LMD6	MLZ5	400	710	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
LMD7	MLZ6	630	1120	3700	35*,38*,40*,42*,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
LMD8	MLZ7	1120	2240	3100	45*,48*,50,55,56,60,63,65	70	195	170	240	MT8	22.717	0.1175
LMD9	MLZ8	1800	3550	2800	50*,55*,56*,60,63,65,70,71,75,80	80	224	200	270	MT9	34.439	0.233
LMD10	MLZ9	2800	5600	2500	60*,63,65*,70,71,75,80,85,90,95,100	90	248	230	305	MT10	51.358	0.459
LMD11	MLZ10	4500	9000	2200	70*,71*,75,80*,85*,90,95,100,110,120	100	284	260	350	MT11	81.302	0.977
LMD12	MLZ11	6300	12500	1900	80*,85*,90*,95*,100,110,120,125,130	115	321	300	400	MT12	115.53	1.751
LMD13	MLZ12	11200	20000	1600	90*,95*,100*,110*,120*,125*,130,150,160	125	348	360	460	MT13	161.79	3.366
LMD14	MLZ13	12500	25000	1500	100*,110*,120*,125*,130*,140,150,160	135	358	400	500	MT14	196.3	4.867
注：1.質量、轉動慣量是按材料為鑄鋼、L推薦、小軸孔計算的近似值。 2.帶*號軸孔直徑可用于Z型軸孔。 3.a、b為兩種彈性材料的硬度代號。
