LX型帶制動輪星形聯軸器產品介紹：

LXZ（原XLL）型帶制動輪星形彈性聯軸器性能特點和適用范圍：
彈性元件受擠壓，結構簡單，可靠性高。適用于聯接兩同軸線的傳動軸系,具有補償兩軸相對偏移、緩沖、減震、耐磨性能,適應場合普遍,傳遞轉矩200-25000.N.M, 軸孔10-180mm,工作溫度-35-+80℃。聚氨脂彈性體由凸形爪塊限制,可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面,使?jié)u開線齒上的表面壓力很小,齒上即使承受過載,齒仍不會磨損或變形。

結合方式：

1. 固定螺絲式：系以四根固定螺絲以120°或90°角固定于軸心上，設計容易、軸心表面有螺絲壓痕、容易因機械長時間的轉動、沖擊而使螺絲松脫、省空間、單價便宜。

2. 夾緊式：聯軸器雙邊各有切開之溝槽形成彈性作用，并在夾軸兩邊插入二或四支有頭六角螺絲； 拆御容易、不損傷軸心、有較佳的穩定、保持力。

各式聯軸器均附有不同標準孔徑，另可加工鍵槽。 不滑動、配合軸心、適用于外徑32 以上之聯軸器。

安裝上請注意：安裝時常因結合方法不當而振動過大、運轉不正常，或中心不準、 偏角超出負荷，會造成馬達、聯軸器等機件損壞，因此建議您在機械組裝上須注意精度平?jīng)_校正的動作，以提高機械之壽命。

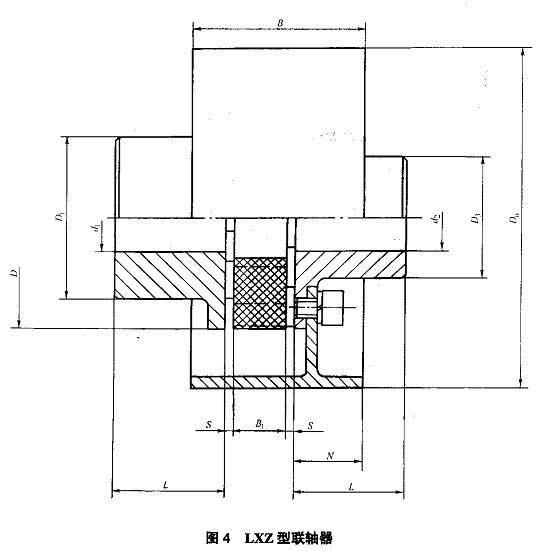

LXZ（原XLL）型帶制動輪型星形彈性聯軸器基本參數和主要尺寸（JB/T 10466-2004）（單位：mm）

型號	公稱轉矩/N.m	軸孔直徑d1、d2	軸孔長度L		D	D1	D3	D0	B1	S	質量m/kg
			Y型	J1、Z1型
LXZ3	200	10*、11*	25	22	65	48	36	160 200 250	15	2.5	1.5
		12*、14*	32	27
		16、18、19	42	30*
		20、22、24	52	38
		25、28*	62	44
LXZ4	400	12*、14*	32	27	80	66	48	160 200 250	18	3	3.3
		16、18、19	42	30*
		20、22、24	52	38
		25、28	62	44
		30、32、35*、38*	82	60
LXZ5	560	14*	32	27	95	75	53	200 250 315 400	20	3	6.1
		16*、18*、19*	42	30
		20、22、24	52	38*
		25、28	62	44*
		30、32、35、38	82	60
		40*、42*	112	84△
LXZ6	630	16*、18*、19*	42	30	105	85	63	200 250 315 400	21	3.5	7.5
		20、22、24	52	38*
		25、28	62	44*
		30、32、35、38	82	60
		40、42、45*、48*	112	84△
LXZ7	800	20*、22*、24*	52	38	120	98	76	200 250 315 400	22	4	9.3
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55*	112	84△
LXZ8	900	22*、24*	52	38	135	115	82	250 315 400 500	26	4.5	15
		25*、28*	62	44*
		30、32、35、38	82	60*
		40、42、45、48、50、55、56	112	84
		60、63、65*	142	107△
LXZ9	2000	30、32、35、38	82	60*	160	135	101	250 315 400 500 630	30	5	21.8
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXZ10	5000	40、42、45、48、50、55、56	112	84*	200	160	132	315 400 500 630	34	5.5	40
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXZ11	7100	50、55、56	112	84*	225	180	145	400 500 630 710	38	6	61.8
		60、63、65、70、71、75	142	107*
		80、85、90、95	172	132
		100	212	167
LXZ12	8000	60、63、65、70、71、75	142	107*	255	200	167	400 500 630 710	42	6.5	77.8
		80、85、90、95	172	132
		100、110	212	167
LXZ13	10000	60、63、65、70、71、75	142	107*	290	230	190	500 630 710 800	46	7	102.6
		80、85、90、95	172	132
		100、110、120、125	212	167
LXZ14	14000	60、63、65、70、71、75	142	107*	320	255	210	500 630 710 800	50	7.5	149.5
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXZ15	20000	80、85、90、95	172	132*	370	290	248	630 710 800	57	9	228.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXZ16	25000	85、90、95	172	132*	420	325	285	630 710 800	64	10.5	298.8
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242

注：1.表中帶"*"號的尺寸不適用于d2，帶"△"號尺寸不適用于Z1型軸孔。 2. 表中質量是按軸孔直徑Y(jié)型孔計算的近似值，不包括制動輪。
